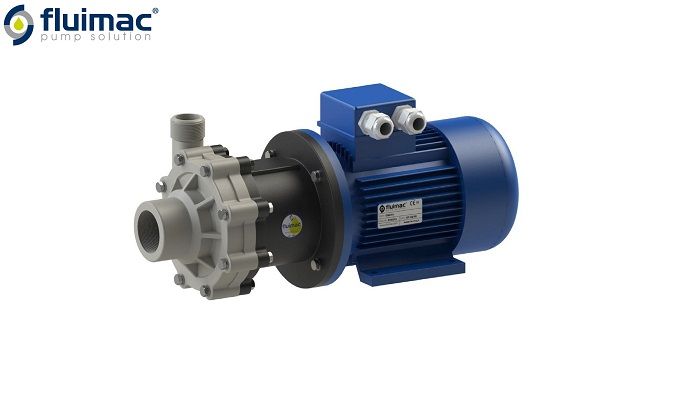

پمپ مگنتی ضد اسید Fluimac مدل Compass
پمپ تخلیه بشکه کش Fluimac مدل Neptune

معرفی شرکت Fluimac ایتالیا | پمپ دیافراگمی فلویمک

فلویمک یک شرکت تخصصی در زمینه تولید انواع پمپ های صنعتی شامل پمپ دیافراگمی پنوماتیک ، بشکه کش ، اسید ، پریستالتیک و دوزینگ پمپ می باشد. این شرکت فعالیت خود را از سال 2012 بصورت رسمی در منطقه Varese ایتالیا آغاز کرد. محصولات این شرکت بصورت گسترده در صنایع مختلف مورد استفاده قرار می گیرند. استفاده در صنایع شیمیایی و پتروشیمی ، نفت و گاز ، صنایع غذایی و نوشیدنی ، کارخانجات رنگ ، ماشین آلات و روانکاری ، معدن و حفاری ، کارخانجات فولاد و ذوب آهن ، کاغذ سازی و تولید فوم ، تصفیه آب و فاضلاب و پرورش ماهی تنها بخش از کاربردهای پمپ دیافراگمی فلویمک می باشد. محصولات شرکت Fluimac ایتالیا برای جابجایی مایعات غلیظ ( ویسکوز ) و رقیق ، ساینده یا اسیدی مناسب هستند. این مایعات می توانند شامل انواع حلال ها مثل نفت و بنزین ، الکل ، نوشیدنی ها ، شوینده ها ، مواد آرایشی و بهداشتی ، چسب و رزین ، روغن های صنعتی ، دوغاب ، اسید ها ، مایعات سمی ، خطرناک و اشتعال پذیر باشند.

شرکت پمپ فلویمک ایتالیا

تجربه و دانش بسیار بالای تیم مهندسی Fluimac نقطه عطف این شرکت است که باعث شده برای تمامی نیازهای مشتریان ، محصولی متنوع داشته باشد. امروزه محصولات شرکت فلویمک علاوه بر ایتالیا در سراسر جهان عرضه می شوند. این شرکت برای حضور در بازار در حال توسعه آسیا یک شعبه نیز در سنگاپور تاسیس کرده که خدمات پس از فروش آسیا نیز توسط این مرکز صورت می گیرد. پمپ های دیافراگمی بادی فلویمک Fluimac air operated double diaphragm pumps توسط عاملیت و نمایندگی های فروش در ایران نیز توزیع می شوند. از مزایای پمپ های Fluimac کیفیت بالا و قیمت مناسب آنها می باشد.

پمپ های فلویمک ایتالیا در سری های Phoenix ، Phoenix Atex ، Phoenix Food ، Helios ، Compass ،  Accurate Phoenix، Neptune و TP – TM تولید می شوند. این پمپ ها متناسب با انواع کاربری در متریال های پلی پروپیلن PP ، آلومینیوم Aluminium ، استنلس استیل Stainless Steel 316 و پلی وینیلیدین فلوراید PVDF موجود هستند. محصولات شرکت فلویمک ایتالیا دارای استانداردهای بین المللی می باشند. این استانداردها شامل گواهینامه اتحادیه اروپا CE ، سیستم مدیریت کیفیت ISO 9001 ، سازمان غذا و دارو آمریکا FDA ، استاندارد ایمنی ATEX و استاندارد EAC هستند.

استانداردهای پمپ دیافراگمی Fluimac

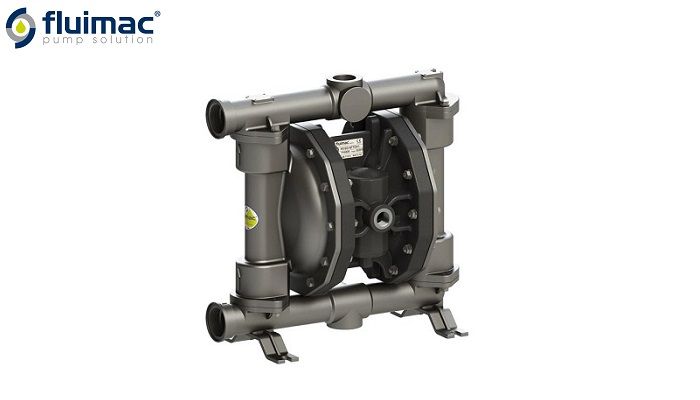

پمپ دیافراگمی Fluimac مدل Phoenix

یکی از پر فروش ترین محصولات شرکت فلویمک ایتالیا پمپ های دیافراگمی پنوماتیک سری Phoenix می باشد. این پمپ ها توسط هوای فشرده کار می کنند و در مدل های ساده ، ضد انفجار ATEX ، دقیق و مطابق با استاندارد های صنایع غذایی FDA ساخته می شوند. پمپ های دیافراگمی بادی فلویمک Fluimac air operated double diaphragm pumps قادر به مکش مایع از عمق 6 متری می باشند. ورودی و خروجی مایع در این پمپ ها از نوع رزوه ای یا فلنجی ساخته می شود که در سایزهای 1/4 تا 3 اینچ  موجود است. بدنه پمپ های سری Phoenix از جنس PP ، Al ، SS و PVDF ساخته می شود. همچنین دیافراگم در این پمپ ها از نوع دوبل می باشد و از جنس های NBR ، EPDM ، PTFE ، Hytrel و Santoprene ساخته می شود. در ادامه کاربرد هر یک از این متریال ها را تشریح می کنیم :

پمپ دیافراگمی پنوماتیک فلویمک

  • دیافراگم NBR ( لاستیک طبیعی ) : این نوع دیافراگم برای انتقال مایعاتی همچون آب ، انواع روغن ها ، مواد شیمیایی ، هیدروکربن ها و مشتقات نفتی مناسب می باشد.
  • دیافراگم EPDM ( الاستومر ) : این نوع دیافراگم برای جابجایی مایعات حاوی مواد ساینده ، انواع اسید های رقیق ، محلول حاوی کاستیک ، الکل ، استون و … مناسب است.
  • دیافراگم PTFE ( تفلون ) : دیافراگم های تفلونی در پمپ های فلویمک برای رنج وسیعی از مواد شیمیایی ، مایعات با خورندگی زیاد ، غیر چسبناک با دمای بالا مناسب می باشد.
  • دیافراگم Hytrel ( هایترل ) : پمپ های فلویمک با دیافراگم هایترل برای انتقال مایعات با دمای پایین یا مایعات حاوی مواد ساینده مناسب می باشد.
  • دیافراگم Santoprene (سنتوپرن ) : پمپ های Fluimac با دیافراگم سنتوپرن برای جابجایی حلال ها و اسید های رقیق مناسب می باشند.

مشخصات فنی پمپ های دیافراگمی پنوماتیک سری Phoenix

  • ساخته شده در متریال های PP , PVDF , AISI 316 و  ALUMINIUM
  • مکش بالا تا عمق 6 متر بدون نیاز به هواگیری
  • بدون محدودیت در کارکرد خشک
  • تعمیر و نگهداری آسان
  • قابلیت تنظیم دبی ، فشار و سرعت
  • حالت های نصب و تنظیمات متنوع
  • تمامی مدل های پمپ دیافراگمی فلویمک متناسب با مدل مطابق با استاندارد ATEX در Zone 1 و Zone 2 ساخته می شوند.
  • قسمت شارژ هوا توسط کانکشن های مختلف برای انواع کاربری ها پشتیبانی می شود.

جدول مشخصات فنی پمپ دیافراگمی فلویمک مدل Phoenix

مدلسایز ورودی
و خروجی مایع
(in)
سایز اتصال
ورودی هوا
(in)
حداکثر دبی
(lit/min)
حداکثر فشار
(bar)
قطر مواد جامد
(mm)
حداکثر غلظت مایع
(cps)
پمپ دیافراگمی Fluimac مدل P71/44 mm882.56.000
پمپ دیافراگمی Fluimac مدل P183/86 mm208312.000
پمپ دیافراگمی Fluimac مدل P301/26 mm3583.515.000
پمپ دیافراگمی Fluimac مدل P501/21/45583.520.000
پمپ دیافراگمی Fluimac مدل P651/23/87083.525.000
پمپ دیافراگمی Fluimac مدل P1003/43/811083.525.000
پمپ دیافراگمی Fluimac مدل P16011/217087.535.000
پمپ دیافراگمی Fluimac مدل P2501-1/41/225087.535.000
پمپ دیافراگمی Fluimac مدل P4001-1/23/43808840.000
پمپ دیافراگمی Fluimac مدل P5001-1/23/455088.550.000
پمپ دیافراگمی Fluimac مدل P70023/470088.550.000
پمپ دیافراگمی Fluimac مدل P100033/4105081055.000

روش انتخاب پمپ دیافراگمی پنوماتیک

برای انتخاب بهترین پمپ دیافراگمی و دستیابی به بهترین راندمان ، طول عمر بالا و کاهش هزینه های تعمیر و نگهداری باید نکات مطرح شده در ادامه را در نظر بگیرید:

  • شرایط محیطی که پمپ در آن نصب می شود ، ویسکوزیته و میزان مواد جامد محلول در مایع مورد بررسی قرار گیرد.
  • میزان دبی مورد نیاز با سایز خروجی پمپ مطابقت داشته باشد.
  • شرایط مکش و فشار مورد بررسی قرار گیرد.

با توجه به موارد ذکر شده شما می توانید بهترین پمپ دیافراگمی را انتخاب کنید ، به صورتیکه نقطه عملکرد پمپ به وسط منحنی نزدیک باشد.

نحوه استفاده از منحنی عملکردی پمپ دیافراگمی فلویمک

برای تعیین حجم هوای مورد نیاز و انتخاب پمپ دیافراگمی مناسب ، ابتدا باید دو پارامتر اصلی دبی مورد نیاز و هد کلی مشخص شوند. بطور مثال همانطور که در تصویر مشاهده می کنید یک پمپ دیافراگمی فلویمک مدل P160 قادر است در حدود 135 لیتر مایع را در ارتفاع 25 متر در مدت زمان یک دقیقه جابجا کند. نقطه A در منحنی عملکردی جایی است که دبی مورد نظر و هد کل یکدیگر را قطع می کنند. این نقطه حجم هوای فشرده و فشار مورد نیاز ( ظرفیت کمپرسور باد ) را مشخص می کند.

برای بدست آوردن فشار هوای مورد نیاز ، منحنی آبی رنگ را تا نمودار عمودی دنبال کنید. همانطور که ملاحضه می کنید فشار هوا در حدود 7 بار است. در پمپ های دیافراگمی نسبت فشار خروجی پمپ به فشار هوای ورودی 1 به 1 می باشد. منحنی سبز رنگ نیز بیانگر میزان حجم هوای مورد نیاز است. نزدیک ترین منحنی سبز رنگ به نقطه A حجم هوای 900 لیتر در دقیقه را نشان می دهد.

روش انتخاب پمپ دیافراگمی پنوماتیک

به این نکته دقت شود که بالا رفتن ویسکوزیته ( غلظت ) مایع و عمق مکش در پمپ های دیافراگمی باعث کاهش دبی خروجی می شود. برای اطلاع از میزان تقریبی کاهش دبی می توانید در همین برگه ، کاتالوگ پمپ دیافراگمی فلویمک را دانلود و به صفحه 9 آن مراجعه کنید. همچنین برای دریافت مشاوره رایگان می توانید با کارشناسان شرکت گیت صنعت در واحد فنی در تماس باشید. ما خوشحال خواهیم شد اگر بتوانیم به شما کمک کنیم.

روش نصب پمپ دیافراگمی بادی

یکی از ویژگی های منحصر به فرد پمپ دیافراگمی فلویمک قابلیت نصب در حالت های مختلف است. برای مایعات بسیار غلیظ یا تخلیه کامل مخزن می توان پمپ را پایین تر از سطح سیال نصب کرد. در مواردی که نیاز به جابجایی مداوم پمپ باشد می توان آن را بر روی شاسی چرخ دار نصب کرد. با توجه به قابلیت عملکرد خشک از این پمپ ها می توان برای تخلیه بشکه و مخازن بدون نیاز به هواگیری استفاده کرد. در مواردی که نصب پمپ بیرون از مایع ، محدودیت داشته باشد ، می توان پمپ دیافراگمی Fluimac را بصورت مستغرق درون مایع نصب کرد. فقط در این موارد حتما از تطابق شیمیایی مایع با متریال قسمت های مختلف پمپ اطمینان حاصل نمایید. در تصویر پایین روش های نصب پمپ دیافراگمی فلویمک بصورت شماتیک نمایش داده است.

نصب پمپ دیافراگمی بادی

پمپ دیافراگمی استیل صنایع غذایی مدل Phoenix Food

پمپ های دیافراگمی سری Phoenix Food به استثناء مدل P7 ( پلی پروپیلن فود گرید ) از جنس استنلس استیل 316 ساخته شده اند. این پمپ ها بطور کامل با استانداردهای صنایع غذایی مطابقت دارند و دارای تاییدیه سازمان غذا و داروی آمریکا FDA می باشند. اتصالات ورودی و خروجی در پمپ دیافراگمی صنایع غذایی فلویمک از نوع کمربندی (Tri-Clamp Connection) است که قابلیت باز شدن و شستشوی آسان را دارد. این پمپ ها در سایزهای 1/4 تا 3 اینچ موجود هستند که قادر به انتقال مایع از 8 تا 1000 لیتر در دقیقه می باشند. پمپ های دیافراگمی استیل 316 سری PF در مدل های ضد انفجار نیز به منظور استفاده در محیط های حساس و یا انتقال مایعات قابل اشتعال طراحی و تولید می شوند.

پمپ دیافراگمی استیل 316 صنایع غذایی

پمپ دیافراگمی ضد انفجار فلویمک مدل Phoenix Atex

پمپ های دیافراگمی ضد انفجار فلویمک ایتالیا برای مناطق حساس با قابلیت اشتعال طراحی شده اند. این پمپ ها در متریال های پلیمر ، آلومینیوم ، استنلس استیل 316 و PVDF موجود می باشند. پمپ های دیافراگمی ضد انفجار Fluimac دارای استاندارد EX II 2/2 GD c IIB T4 هستند و قابلیت تحمل دمایی محیط تا 135 درجه سانتی گراد را دارند. از این پمپ ها عمدتا در صنایع نفت و گاز ، صنعت خودروسازی، کارخانجات رنگ ، صنعت چاپ و صنایع غذایی استفاده می شود. پمپ های بادی ضد انفجار فلویمک در سایزهای 1/4 تا 3 اینچ ساخته می شوند.

روش پلاک خوانی پمپ دیافراگمی فلویمک

مدل درج شده روی پلاک پمپ دیافراگمی Fluimac ترکیبی از عدد و حروف انگلیسی است که نوع ، سایز ، جنس بدنه ، دیافراگم ، شیر های توپی ( توپک ها ) ، نشیمنگاه توپک ها ( سیت ) ، واشرها و محل ورودی و خروجی مایع ، درجه ضد انفجاری و نوع کانکشن خط مایع را مشخص می کند. در تصویر زیر روش خواندن پلاک پمپ دیافراگمی فلویمک بصورت بسیار ساده نمایش داده شده است.

پلاک خوانی پمپ دیافراگمی فلویمک

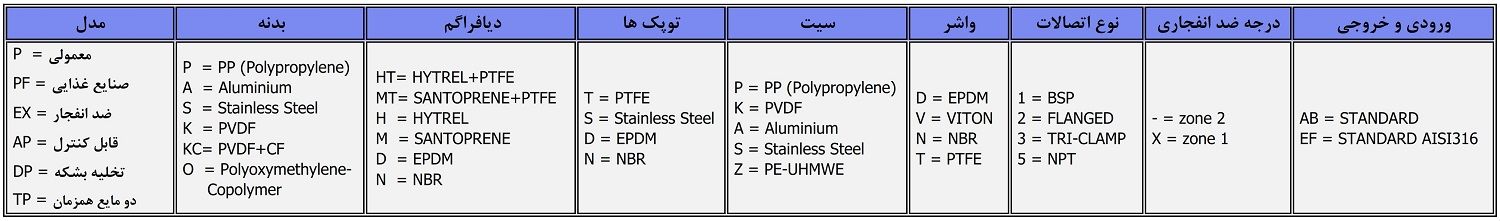

جدول پلاک خوانی پمپ دیافراگمی فلویمک

نحوه عملکرد پمپ دیافراگمی Fluimac ایتالیا

در این ویدیو نحوه عملکرد پمپ های دیافراگمی بادی فلویمک نمایش داده شده است. همچنین روش های کنترل دبی و فشار خروجی از طریق مسیر هوای فشرده و خروجی مایع از پمپ به خوبی مشخص است. نسبت فشار هوای ورودی با فشار مایع خروجی در پمپ های دیافراگمی 1 به 1 است و دبی خروجی نیز با حجم هوای ورودی رابطه مستقیم دارد. برای جلوگیری از نوسان و ضربات ناشی از حرکت رفت و برگشتی دیافراگم ها می توان در خروجی پمپ های پنوماتیک از پالسیشن دمپر ( آکومولاتور ) استفاده کرد.

مشخصات فنی هر مدل به صورت اختصاصی در کاتالوگ پمپ دیافراگمی فلویمک قید شده است. همچنین برای  کسب اطلاعات بیشتر و یا دریافت مشاوره رایگان درباره پمپ های دیافراگمی پنوماتیک Fluimac می توانید با کارشناسان شرکت گیت صنعت در واحد فروش و فنی تماس بگیرید.
