درایر تبریدی میکروپور

گسترش صنایع مختلف در کشور، باعث شده که مصرف هوای فشرده با کیفیت اهمیت بالایی پیدا کند. هوای فشرده خروجی از کمپرسور علاوه بر روغن و ذرات گرد و غبار، حاوی مقادیر زیادی رطوبت است که می تواند باعث ایجاد مشکلات فراوان در دستگاه های مصرف کننده هوای فشرده گردد. کمپانی میکروپور به عنوان یکی از مطرح ترین سازندگان ملزومات هوای فشرده در این حوزه با ارائه خانواده درایر تبریدی میکروپورMikropor Air Dryer با کیفیت بالا و قیمت کاملا مقرون به صرفه، راه حلی مطمئن برای مشتریان پیش رو قرار داده است. در این مقاله سعی شده مشخصات فنی و اجزای درایر تبریدی میکروپور به صورت کامل شرح داده شود.(برای استعلام از آخرین قیمت درایر تبریدی میکروپور با کارشناسان گیت صنعت تماس حاصل فرمایید)

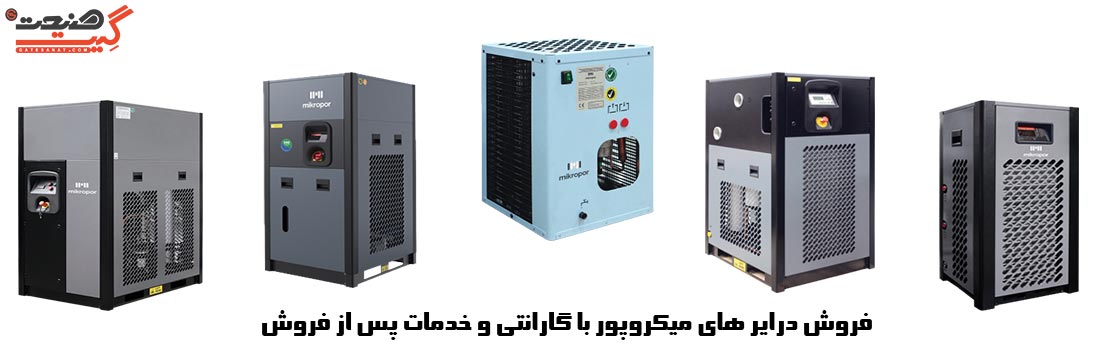

انواع درایر های تبریدی میکروپور

کمپانی میکروپور در راستای پوشش دهی به کلیه بخش های صنعتی، به طراحی و تولید خانواده ای از درایر های تبریدی با کارایی بسیار بالا و مصرف انرژی پایین اقدام نموده است.Mikropor موفق به فروش درایر تبریدی میکروپور در بین کشور های مختلف شده و علت عمده این موفقیت، کیفیت و در دسترس بودن محصولات این شرکت است.

در این قسمت خانواده درایر MIKROPOR به صورت کامل معرفی و برای راهنمایی مشتریان عزیز به مشخصات فنی این محصولات پرداخته شده است.



سری اقتصادی درایر تبریدی میکروپور MKE یا IS

سری MKE که در ایران به نام سری IS ارائه می شود، از جمله پر مصرف ترین درایر های تولیدی این شرکت می باشد. به علت استفاده از سیستم مبدل های خاص و کمپرسور های برودتی کاملا متناسب با سایز درایر در درایر تبریدی سری IS (Air Dryer MKE Series) و استفاده از کیت میکروفیلتر  MKOکاملا با کیفیت و با دوام که قیمت کاملا مناسبی دارند، این سری به سری اکونومی که معادل فارسی آن مقرون به صرفه می باشد به صنعت ارائه شده است.

نوع مبرد و سیستم عایق بندی در درایر های سری MKE/IS

مبرد استفاده شده در درایر تبریدی میکروپور سری IS از نوع R134a می باشد که علاوه بر سازگار بودن با محیط زیست، در دمای بالا و پایین عملکرد برودتی مناسبی را دارا می باشد.

عایق کاری استفاده شده روی مبدل حرارتی و بخش های مختلف درایر میکروپور،  تاثیر فوق العاده ای روی راندمان و کاهش مصرف انرژی داشته است. همچنین سیستم درایر های میکروپور به شکلی است که نقطه شبنم را در کل فرآیند خشک سازی هوا در تمام نقاط یکسان نگه می دارد.

مدل های مختلف درایر میکروپور سری MKE/IS

مدل	مدل معادل	ظرفیت M3/H	ولتاژ	سایز اتصال IN	نوع کیت المنت	افت فشار mbar	حداکثر فشار کاری bar	حداکثر دمای محیط C	حداکثر دمای ورودی C
IS10	MKE-23	23	230/1/50	1/2	MKO45 KIT	115	16	45	50
IS20	MKE-38	38	230/1/50	1/2	MKO45 KIT	170	16	45	50
IS30	MKE-53	53	230/1/50	1/2	MKO45 KIT	280	16	45	50
IS35	MKE-70	70	230/1/50	1/2	MKO70 KIT	250	16	45	50
IS40	MKE-100	100	230/1/50	3/4	MKO150 KIT	100	16	45	50
IS50	MKE-155	155	230/1/50	3/4	MKO150 KIT	220	16	45	50
IS60	MKE-190	190	230/1/50	3/4	MKO150 KIT	320	16	45	50
IS70	MKE-210	210	230/1/50	1/2 1	MKO500 KIT	220	16	45	50
IS80	MKE-305	305	230/1/50	1/2 1	MKO500 KIT	320	16	45	50
IS90	MKE-375	375	230/1/50	1/2 1	MKO500 KIT	200	16	45	50
IS100	MKE-495	495	230/1/50	2	MKO851 KIT	310	16	45	50
IS110	MKE-623	623	230/1/50	2	MKO1210 KIT	240	16	45	50
IS120	MKE-930	930	230/1/50	2	MKO1210 KIT	150	16	45	50
IS130	MKE-1200	1200	230/1/50	2	MKO1210 KIT	190	16	45	50
IS140	MKE-1388	1388	400/3/50	3	MKO1820 KIT	350	16	45	50
IS150	MKE-1800	1800	400/3/50	3	MKO1820 KIT	290	16	45	50
IS160	MKE-2500	2500	400/3/50	3	MKO2700 KIT	190	16	45	50
IS170	MKE-2775	2775	400/3/50	3	MKO2700 KIT	350	16	45	50
IS180	MKE-3330	3330	400/3/50	DIN100	شامل نمی شود	270	16	45	50
IS190	MKE-3915	3915	400/3/50	DIN100	شامل نمی شود	380	16	45	50
IS200	MKE-5085	5085	400/3/50	DIN100	شامل نمی شود	320	16	45	50
IS210	MKE-5850	5850	400/3/50	DIN100	شامل نمی شود	350	16	45	50
IS220	MKE-6975	6975	400/3/50	DIN150	شامل نمی شود	320	16	45	50
IS230	MKE-7875	7875	400/3/50	DIN150	شامل نمی شود	350	16	45	50
IS240	MKE-9000	9000	400/3/50	DIN150	شامل نمی شود	350	16	45	50
IS250	MKE-10500	10500	400/3/50	DN200	شامل نمی شود	350	16	45	50
IS260	MKE-12500	12500	400/3/50	DN200	شامل نمی شود	350	16	45	50

مزایا و ویژگی های درایر میکروپور سری IC/ICE CUBE

• به دلیل کندانسور استاتیک مصرف انرژی پایینی دارد
• استفاده از کمپرسور برودتی با راندمان بالا و افت فشار کم
• عدم گرفتگی در کندانسور به علت طراحی عریض آن
• استفاده از شیر انبساط استاندارد و متناسب با دستگاه

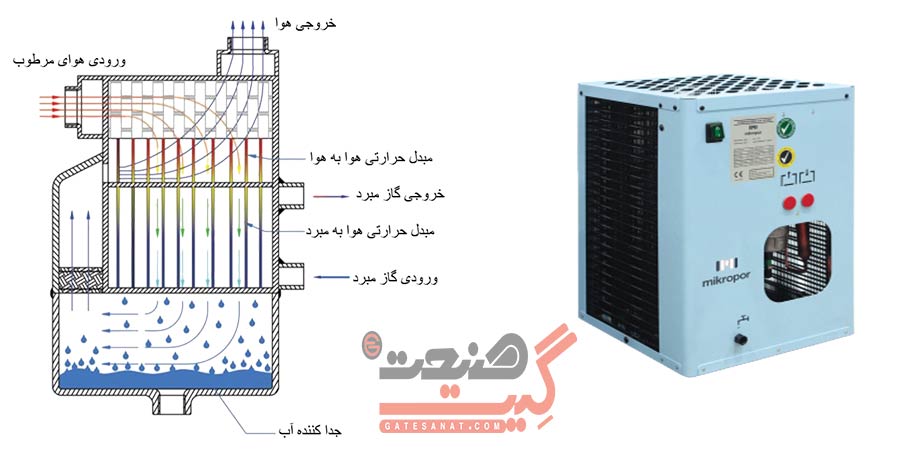

• طراحی سه گانه مبدل حرارتی ( هوا/ هوا، هوا/ مبرد، جداکننده آب)
• سرویس آسان و اتودرین
• سوئیچ فشار قوی
• عدم از بین رفتن هوا فشرده در طول مسیر خشک سازی
• استفاده از گاز مبرد سازگار با محیط زیست
• دارای گارانتی و وارانتی

مورد استفاده در بیمارستان ها و آزمایشگاه هایی که سطح صدا در آنها مهم است و مناسب برای تمام کابرد هایی که به خشک کن هوای فشرده با قیمت پایین نیاز دارند.

مدل ها و مشخصات فنی درایر میکروپور ترکیه سری IC

مدل	مدل معادل	ظرفیت M3/H	ولتاژ	سایز اتصال IN	افت فشار mbar	حداکثر فشار کاری bar	حداکثر دمای محیط C	حداکثر دمای ورودی C
IC10	IC50	50	230/1/50	1/2	140	16	43	50
IC20	IC70	70	230/1/50	1/2	170	16	43	50
IC30	IC100	100	230/1/50	1/2	200	16	43	50
IC40	IC130	130	230/1/50	3/4	180	16	43	50



مدل	مدل معادل	قدرت KW	حداکثر آمپر	آمپر فیوز	گاز مبرد	طول mm	عرض mm	ارتفاع mm	وزن kg
IC10	IC50	0.28	2.98	4	R-134a	366	366	520	21
IC20	IC70	0.31	2.08	4	R-134a	366	366	520	23
IC30	IC100	0.43	4.8	8	R-134a	366	366	520	25
IC40	IC130	0.56	4.8	8	R-134a	366	366	758.5	34

---

اجزای درایر تبریدی میکروپور ترکیه

کنترل گر دیجیتال

کنترل گر های سری Digi-pro جهت استفاده در درایر های تکفاز

کنترلر های سری ESD جهت استفاده در درایر های 3 فاز

کنترلر دیجیتال Digi-pro

هم اکنون Mikropor در درایر های تبریدی نسل جدید خود از تکنولوژی کنترلرهای Digi-pro استفاده می کند که هم از نظر کارکرد و هم از لحاظ ظاهری اثر ویژه ای در محصولات این شرکت گذاشته و استفاده از نمونه در ترکیب اجزای درایر تبریدی میکروپور موجب مقرون به صرفه شدن قیمت درایر تبریدی میکروپور شده است.

استفاده از کنترلر دیجی پرو سهولت استفاده از درایر های صنعتی میکروپور را دو چندان کرده است.

مشخصات فنی کنترلر  دیجی پرو:

• نمایش دیجیتال نقطه شبنم
• نمایش وضعیت صرفه جویی در مصرف انرژی
• آلارم جهت تعمیر و نگهداری دوره ای
• گزارش وضعیت دستگاه
• تعیین ساعت کارکرد بدستگاه
• دو حالت نمایش سانتیگراد و فارنهایت

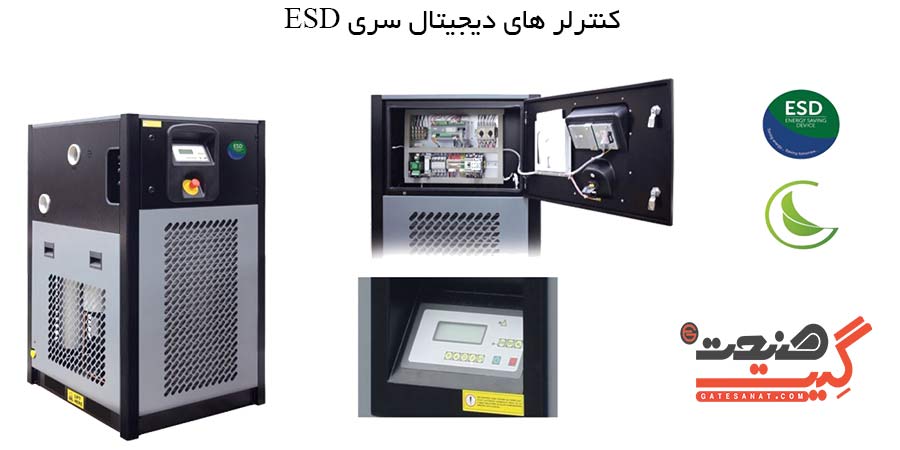

کنترلر دیجیتال ESD

سری ESD نسل جدیدی از کنترلر های دیجیتال مورد استفاده در کمپانی Mikropor  است. این کنترلر به عنوانی یکی از اجزای درایر تبریدی میکروپور تاثیر بسیار زیادی در مصرف انرژی دارد و با قابلیت آلارم خود ارور های مهم را به اوپراتور های دستگاه یاد آوری می کند.

در مراکز صنعتی به علت عدم استفاده از هوای فشرده در زمان تعطیل بودن در اواخر هفته های و تعطیلات رسمی و خاموش نکردن سیستم درایر تبریدی، موجب افزایش هزینه مصرف انرژی و استهلاک دستگاه می گردد. استفاده از کنترلر ESD با قابلیت خاموش و روشن کردن اتوماتیک سیستم این مشکلات را به طور کامل رفع نموده است.

قسمت مجزا از درایر جهت سیم های برق

طراحی اجزای درایر تبریدی میکروپور به گونه ای است که در قسمت تبریدی دستگاه سیم های برق کمتری قرار گرفته است. جعبه تقسیم برق درایر صنعتی میکروپور از طریق بیرون دستگاه به سهولت در دسترس می باشد و برای دسترسی به تابلو برق هیچ احتیاجی به باز نمودن پنل اصلی دستگاه نمی باشد.

مبدل حرارتی صفحه ای آلومینومی استاندارد

• افت فشار بسیار کم
• صخامت کم ورق آلومینیوم
• سطح انتقال حرارت وسیع
• ضخامت دیوراره قوی به علت استوانه ای بودن
• درای واتر سپراتور جهت بهینه سازی کارکرد

کمپرسور اسکرال

کمپرسور های اسکرال مدلی از کمپروسور های برودتی می باشند که در برابر ورود مایع به کمپرسور در زمان مکش مقاوت بالایی دارند. در درایر های میکروپوربا ظرفیت بالاتر از 400 متر مکعب در ساعت از کمپرسور های اسکرال استفاده شده است.

دسترسی آسان

دسترسی به قطعات داخلی خشک کن هوای میکروپور به راحتی و بدون بست و یا پیچ امکان پذیر است. طراحی پنل دستگاه به گونه ای است که می توان تنها با کشیدن درب دستگاه به جلو به داخل درایر دسترسی پیدا کرد و به این واسطه در هنگام تعمیرات دوره ای دستگاه در وقت صرفه جویی نمود.

کیت میکروفیلتر درایر تبریدی Mikropor  ترکیه

در درایر های شرکت میکروپور از کیت های میکروفیلتر اولیه و ثانویه استفاده شده است. کیت میکروفیلتر که با نام MKO از سوی این شرکت عرضه شده است، شامل یک عدد میکرو فیلتر اولیه گرید X با مش 1 میکرون و 1 عدد میکروفیلتر ثانویه گرید Y با مش 0.01 میکرون می باشد که همزمان با خشک کردن هوا عمل تصفیه هوا را نیز انجام می دهد.

طراحی خاص کیت میکروفیلتر MKO بر روی درایر صنعتی به گونه ای است که به راحتی و در عرض چند دقیقه توسط افراد غیر متخصص قابل تعویض است. در هنگام خرید کیت میکروفیلتر MKO دو عدد اورینگ به همراه فیلتر ها ارائه می شود و پیشنهاد نمایندگی میکروپور به مشتریان محترم این است که حتما اورینگ های فیلتر به همراه فیلتر تعویض شود تا در کارکرد کیت میکروفیلتر درایر هیچ گونه خللی وارد نشود.

پس از راه اندازی درایر به علت وجود ذرات معلق، پس از مدتی فیلتر ها دچار گرفتگی شده و در سیستم افت فشار ایجاد می شود. درایر میکروپور به علت هوشمند بودن به سرعت متوجه این مورد شده و در آلارمی به اوپراتور زمان تعویض فیلتر ها را اعلام می کند. ( زمان حدودی برای تعویض فیلتر ها 6- تا 8 ماه پس از راه اندازی یا 5000 ساعت کاری می باشد.)

فیتینگ ها  و کوپلینگ های شیار دار

در راستای سهولت کار با اتصالات لوله ها استفاده از فیتینگ و کولپینگ شیاردار امروزه بسیار متداول شده است. در اجزای درایر تبریدی میکروپور مخصوصا در کلیه اتصالات درایر میکروپور از کوپلینگ های کمر بندی شیار دار استفاده شده است و در نتیجه نهایت سهولت در باز و بسته کردن قطعات درایر میکروپور را به همراه دارد.

اتودرین تخلیه ( شیر اتوماتیک تخلیه آب)

در تمامی قسمت هایی از درایر Mikropor که ذرات آب در آن قسمت ها کندانس می شود، اتودرین های تخلیه ویژه میکروپور نصب گردیده است. اتودرین های میکروپور کاملا مکانیکی می باشند و در زمان فروش درایر تبریدی میکروپور شامل گارانتی می باشند.

طراحی فشرده و کم جا

جایگذاری قطعات در درایر تبریدی Mikropor  ترکیه به گونه ای است که با کارایی بالا کمترین فضا را اشغال می کند. وجود میکروفیلتر های اولیه و ثانویه در این دستگاه علاوه بر بالا رفتن کارایی آن باعث حذف لوله کشی و قطعات اضافه از سیستم خشک کن هوا شده است و به همین علت است که محصولات این شرکت محبوبیت بالایی پیدا کرده اند.

کاربرد های درایر تبریدی

Mikropor  محدوده ی گسترده ای از درایر های صنعتی را برای کاربرد های مختلف با قیمت مناسب ارائه کرد که این کابرد ها شامل موارد زیر است:

صنعت مواد غذایی، لبنیات، تصفیه آب، انتقال هوای پاک، فرآوری گیاهان دارویی، صنعت داروسازی، ریسندگی و بافندگی، آزمایشگاه ها، سمپاشی و رنگ پاشی، بسته بندی، سیستم های انتقال شن و ماسه، تولید میکروچیپ، اپتیک، هوای مورد استفاده در فرایند ها و همچنین بسیاری از کاربرد های دیگر.

انتخاب درایر

انتخاب نوع درایر و حجم آن برای سیستم های هوای فشرده همواره یکی از دغدغه های واحد های صنعتی بوده است.

برای دریافت مشاوره و انتخاب صحیح درایر متناسب به کاربردتان لطفا با کارشناسان ما در گیت صنعت تماس حاصل فرمایید.
